工业级交换机设备配网自动化解决方案

现网需求

随着配网规模的愈加庞大，对通信系统的规模、通信规约及性能、灵活性、可靠性、安全性和安装维护的方便性提出了更高的要求，主要体现在：

1)对通信带宽要求高，接口多样，组网灵活。在原来几十kbps速率的基础上，要求10Mbps或更高；接口形式最好配合目前的终端设备所提供的异步串口和以太网口；组网在原来链网和环网的基础上，向更为复杂的环网带光分支、相切环网、树型网及混合网方面发展。

2)对数据传输的可靠性和实时性要求更高。可靠性和实时性正是配网系统所追求的目标之一，并在很大程度上受制于配网通信系统的性能。随着网络规模的扩大，要保证可靠性和实时性必将对通信的提出更高的要求。

3)对数据传输的安全性要求更高。配网对通信系统的网络安全要求很高，因此在访问控制、数据加密、通道保护、网管响应及故障定位等方面应更加全面。

4)安装维护方便。网络规模越大，系统自动化程度越高，对通信系统的安装维护管理水平的要求就越高。包括设备的现场安装简便，灵活多样的调试手段，远程网管系统的人性化，故障告警的多样化等。

解决方案

配电自动化通信网络，是搭建配电设备同配电自动化主站系统间的“通信高速公路”，完成“遥测，遥信，遥控，遥调”等四遥功能。通过配电自动化网络将主要实现双向的配电自动化数据传递：

1）上传监控数据：将安装于环网柜、开闭所、柱上开关等电力设施中的各种监控设备的监控数据及时准确的上传到子站或主站；

2）下达设置数据：将子站或主站的设置数据，实时准确的下达到装于环网柜、开闭所、柱上开关等电力设施中的各种监控设备上。

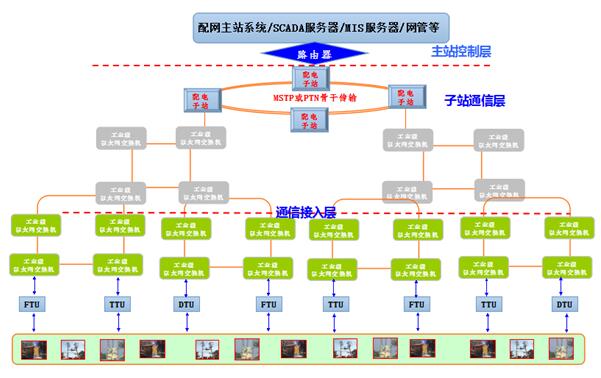

如图所示，整个网络层次分为3层，分别是主站控制层、子站通信层、和接入通信层。

子站通信层

子站通信层采用机架式三层交换机与二层交换混合组成GE光纤以太网环网，其中1台三层交换机与配电子站的城域网通过GE链路互通，子站通信层的交换机提供FE或GE的电接口或光接口，根据实际需要灵活配置。

接入网通信层

接入层采用导轨式的二层交换机与子站机架式交换机组成GE相切光纤以太冗余环网，导轨式交换机根据需要提供GE或FE的电接口或光接口，同时根据实际需要提供RS232或RS485满足DTU或RTU、TTU等配网自动化设备需要。
